一．概 述
ENT223 軸向位移變送器是一種轉換精度高的模擬式變送器，內置電渦流前置器；配接各種型號的電渦流傳感器探頭（或加延伸電纜），將所測量的位移信號轉換成對應量程的4～20mA電流輸出，便于遠傳顯示和控制，非常適合于連接到DCS、PLC和數據采集系統中等。
二．性能指標
型 式：標準單通道變送器，精密鑄鋁殼體；
電 源：+24V直流電源供電，最大功耗1W；
信號輸入：接8mm電渦流傳感器探頭；
（變送器輸入信號已經選定，則不能更改）
輸出精度：±0.5%；正比于滿量程測量值為4～20mA
（帶負載能力≥500Ω）；中點安裝電流：12mA
測量精度：±0.02；
緩沖輸出BUF：0~4V線性電壓輸出
測量頻率范圍：0～10Hz。
質 量：0.3Kg； 使用環境：0～80℃；
相對濕度：不大于95%，無結露。

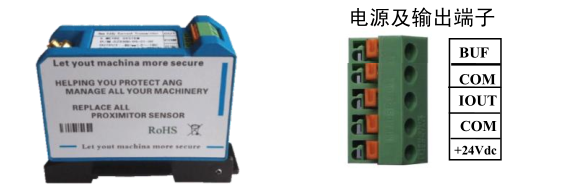

三．接線說明
▲ 變送器到DCS、PLC或數據采集系統中等連接最好采用整根四芯屏蔽電纜（若不需要緩沖輸出，可采用三芯屏蔽電纜），電纜屏蔽層中間不能斷開，也不能隨便接地或與機殼等短路，應保持良好絕緣，在引入接線排時，應留有專門的屏蔽層接線端子。電纜屏蔽層一般要求在DCS、PLC或數據采集系統單端接入“COM”端，而不能多點接地；
▲ 在變送器中，傳感器的探頭安裝在大功率電機或發電機上時，
最好采用非金屬支架，使探頭與機殼絕緣，降低干擾；
▲ 傳感器探頭（或加延伸電纜）與變送器連接應可靠；
